管道FBE/2FBE外防腐生產作業線

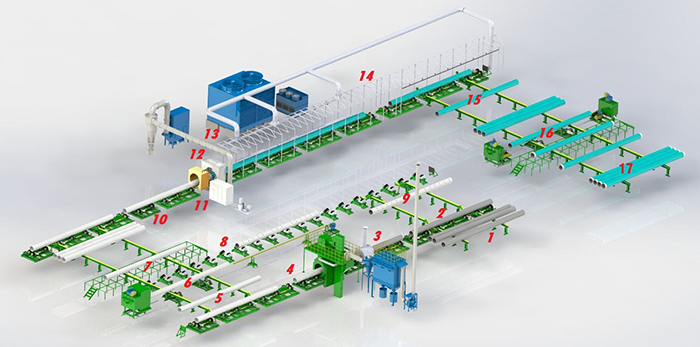

 注：

1、進管臺架 2、除銹螺旋輥道 3、燃氣預熱爐 4、外壁拋丸除銹機 5、除銹出管臺架 6、鋼管內壁吹掃裝置
7、檢測平臺8、廢管返回直線輥道 9、廢管返回臺架 10、涂覆螺旋輥道 11、中頻加熱裝置 12、FBE噴涂裝置
13、冷卻塔14、鋼管涂層冷卻室 15、涂覆出管臺架 16、管端處理設備 17、成品管出管臺架

序號

名稱

技術參數

1

管徑

Φ101～Φ1219mm

2

鋼管長度

8～12.5m

3

電壓、頻率

380v/220v、50HZ

4

總功率

約4300KW

5

氣壓

0.4～0.6Mpa

6

壓縮機壓力/供氣量

0.8Mpa/10X2m3

7

耗水量

總水量的2%

8

生產率

300-400m2/hr
